概述
磁致伸縮界位/液位變送器是一種界位、液位測量的新型技術產品，它能夠很好的解決惡劣工況下的界位/液位測量需要高精度、高可靠性的技術難題。由于磁致伸縮的技術特點，決定了其在測量過程中不會受到溫度、壓力、介電常數等因素變化的影響，及高精度、高穩定性、現場免維護、標定等優點，能夠很好的補充電浮筒、壓差變送器、雷達、磁性液位計等其他液位測量產品在現場應用中存在的缺點與不足。
原理

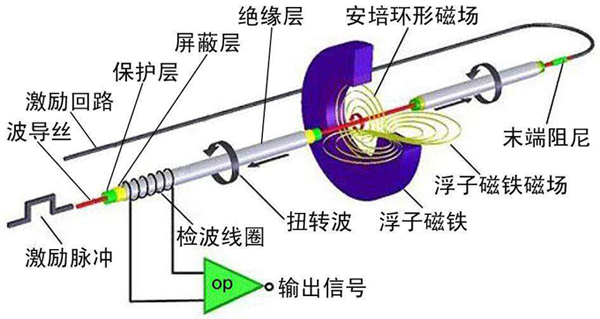

磁致伸縮液位計由三個主要部分組成。外管部分是耐腐蝕，耐工業惡劣環境的產品材料。變送器的核心部分是*內核的波導管，它是由一定的磁致伸縮物質構成。變送器的電子部分產生一個低電流的詢問脈沖，該脈沖同時產生一個磁場，并沿波導管向下傳播。當該磁場和波導管上的浮子內的永磁體所產生的磁場相交時，就會產生一個應變脈沖，或叫波導扭曲。應變脈沖沿波導管返回并被電子單元所接收，通過*測量詢問脈沖和返回脈沖之間的時間間隔，可獲得高精度、高重復性的液位值。
量 程：0~3000mm
精度：±0.3mm
分辯率：0.1mm
環境溫度:：-25℃~70℃
液體溫度：-25℃~150℃
過程接口：3/4″NPT
電源：DC24V
輸出信號：4~20mA,二線制/四線制,
溫度測量：-25℃~70℃
溫度誤差：±0.5℃
通訊：RS-485，RS-232，Modbus，Hart等協議，可配CAN總線或按用戶要求。
※注：結合使用要求可以配制的相應管理系統軟件,可實現顯示各介質液位高度、溫度、體積、質量、密度等參數，并可自動生成報表及打印、網絡配送、遠程*監控等先進的管理功能。
選型
| 產品代碼 | 結構形式 | 信號輸出 | 接液材質 | 量程范圍 | 連接方式 | 線制 | 說明 |
| HZCZ | 磁致伸縮液位計 | ||||||
| 磁致伸縮液位計 | A | 一體式 | |||||
| B | 分體式 | ||||||
| C | 捆綁磁翻板式 | ||||||
| A | 4-20mA+液晶顯示 | ||||||
| B | 4-20mA+液晶顯示+485 | ||||||
| C | 4-20mA+液晶顯示+HART | ||||||
| 0 | 304材質 | ||||||
| 1 | 316材質 | ||||||
| 2 | 聚四氟乙烯 | ||||||
| L1 | 0-1米 | ||||||
| L2 | 0-1.5米 | ||||||
| L3 | 0-2米 | ||||||
| L4 | 0-2.5米 | ||||||
| L5 | 0-3米 | ||||||
| 1 | 法蘭 | ||||||
| 2 | 螺紋 | ||||||
| 3 | 特殊 | ||||||
| A | 二線制 | ||||||
| B | 三線制 | ||||||
| C | 四線制 | ||||||
| 完整選型 |
